본 시리즈는 맞춤형 시리즈입니다.
증분형 광학 리니어 스케일 피드백 시스템을 사용합니다.
단일 구동 가니트리 스테이지, 이중 구동 가니트리 스테이지, 정지형 가니트리 스테이지로 조립이 가능합니다.
안정적이고 일관된 모션 성능으로 더 높은 효율을 달성할 수 있습니다.
각 축의 이동 거리, 속도, 가속도 등은 모두 고객의 요구에 따라 맞춤 제작이 가능합니다.
특징：
1. Hans 자사 브랜드의 U형 리니어 모터와 ACS 고성능 제어 시스템을 채택하였습니다.

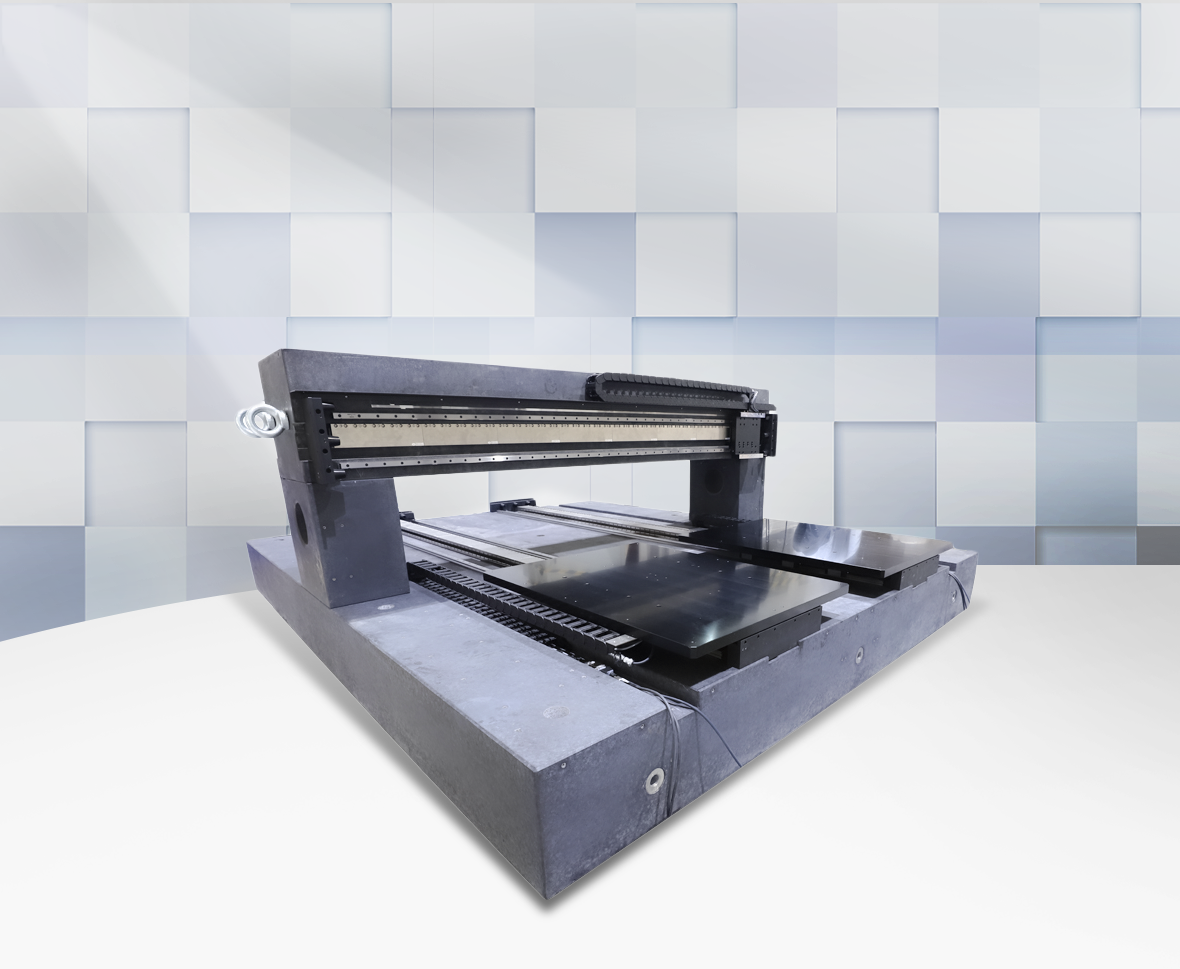

2. 기초 베이스와 가로빔은 대리석 재질로 제작되었으며, 이중 구동 가니트리 구조를 적용하여
우수한 하중 지지력과 뛰어난 안정성을 확보하였습니다.
3. 고정밀 광학 스케일 피드백 시스템과 초정밀 리니어 가이드레일을 사용합니다.
4. 고급 검사, 정밀 용접, 마이크로 절삭 가공 등 공정에 적합합니다.
5. 필요에 따라 다양한 종류의 리니어 모터 모델을 선택할 수 있으며, Z축 확장 가능합니다.
1. Hans 자사 브랜드의 U형 리니어 모터와 ACS 고성능 제어 시스템을 채택하였습니다.
2. 기초 베이스와 가로빔은 대리석 재질로 제작되었으며, 이중 구동 가니트리 구조를 적용하여
우수한 하중 지지력과 뛰어난 안정성을 확보하였습니다.
3. 고정밀 광학 스케일 피드백 시스템과 초정밀 리니어 가이드레일을 사용합니다.
4. 고급 검사, 정밀 용접, 마이크로 절삭 가공 등 공정에 적합합니다.
5. 필요에 따라 다양한 종류의 리니어 모터 모델을 선택할 수 있으며, Z축 확장 가능합니다.
| Product code | Stroke range | Load (Kg) | Velocity (m/s) | Acceleration (g) | Straightness (μm) | Verticality (μm) | Repeat accuracy(μm) |
| X-axis (crossbeam axis) | 100-1000 | 25 | 0.5 | 0.5 | 6/400 | 5/400 | ±1.5 |
| Y1-axis (Lower axis) | 100-1000 | / | 0.5 | 0.5 | 6/400 | 5/400 | ±1.5 |
| Y2-axis (Lower axis) | 100-1000 | / | 0.5 | 0.5 | 6/400 | 5/400 | ±1.5 |
